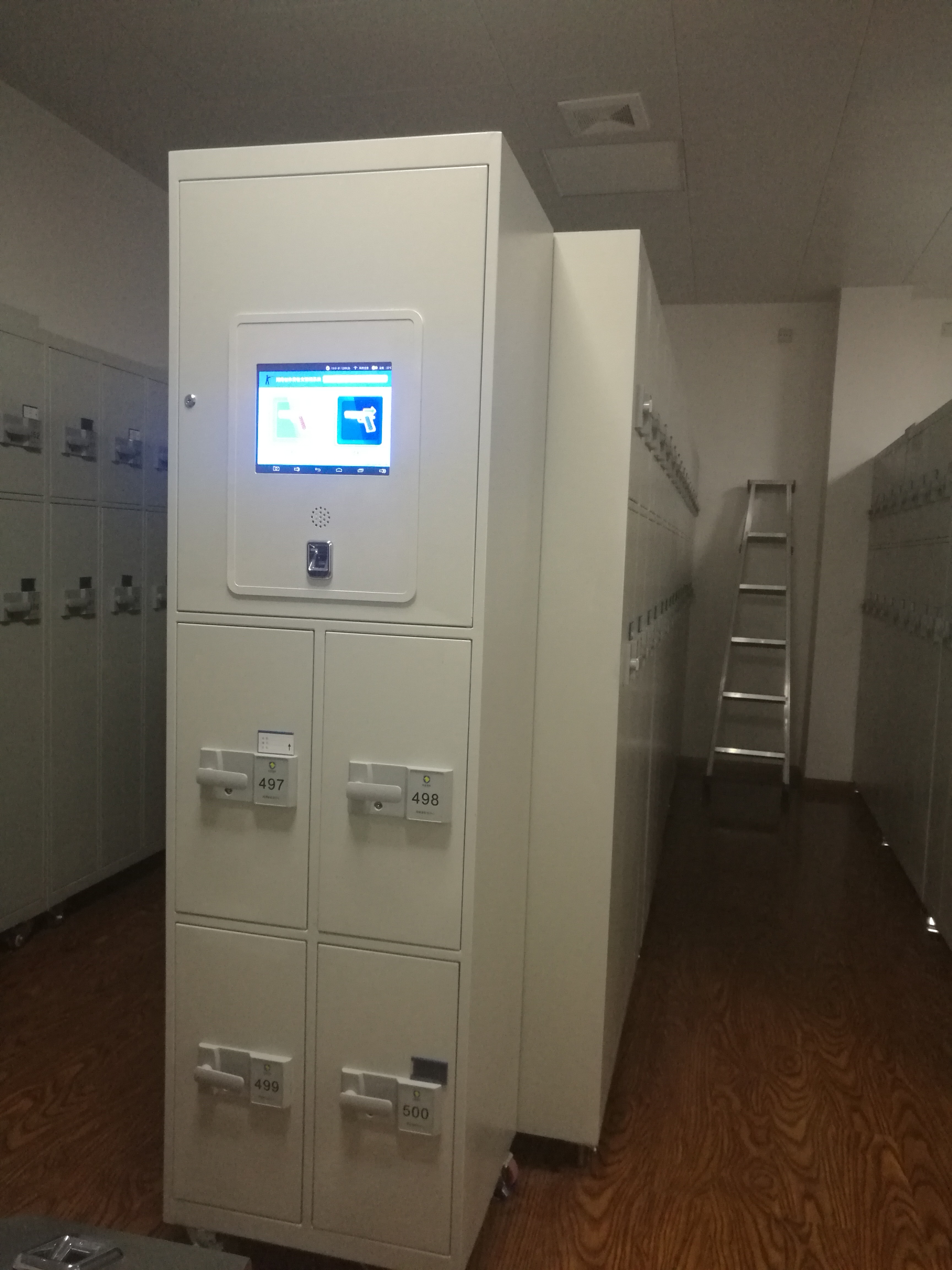

体育枪支保险柜
集成多生物识别、多种类型枪支、采用一枪一柜独立管理，提供产品定制化服务
集成12寸多功能触控屏、智能门锁、应用物联网、生物识别、实体防护等多种技术，实现枪弹的智能化日常管理工作。
1.系统简介
智能体育运动枪支管理”系统采用B/S+C/S架构。实时监测设备工作状态并日志记录，设备状态异常自动告警。枪弹管理软件采用多种智能算法，进行智能判断响应负责人脸机通信、采集、上传功能，进行日常具体枪弹管理工作：如枪弹领用、枪弹报废、枪弹盘库、用枪计划、枪弹采购等，同时还管理枪弹业务中涉及的人员及部门，以及统计分析工作。此部分是其他子系统的基础,提供人员/枪支/弹等最新基本信息。利用指纹验证人员信息，利用RFID识别验证枪支信息，在枪弹柜终端实现三级联动、安全的管控枪支和弹药的日常使用。
web网页管理系统：用户管理、枪支管理、子弹管理、训练任务报表管理、系统功能、行为管理。枪弹柜控制系统：枪支领出、枪支归还、子弹领出、子弹归还、日志记录、信息查询、系统设定、数据同步和管理维护。闸控制机：用户指纹验证、rfid验证。本软硬件系统，采用指纹与RFID结合，最大程度上的避免外界人员入侵，有很高的安全性，稳定性，及技术先进性，采用RFID射频识别卡对枪械进行管理，确保枪械信息的唯一性。

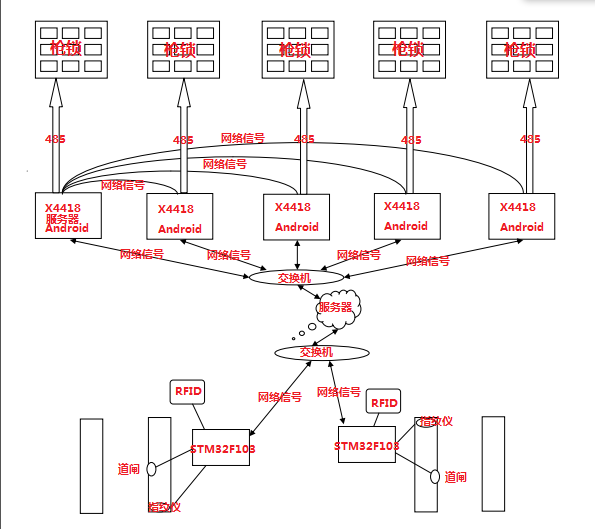

图-系统流程图

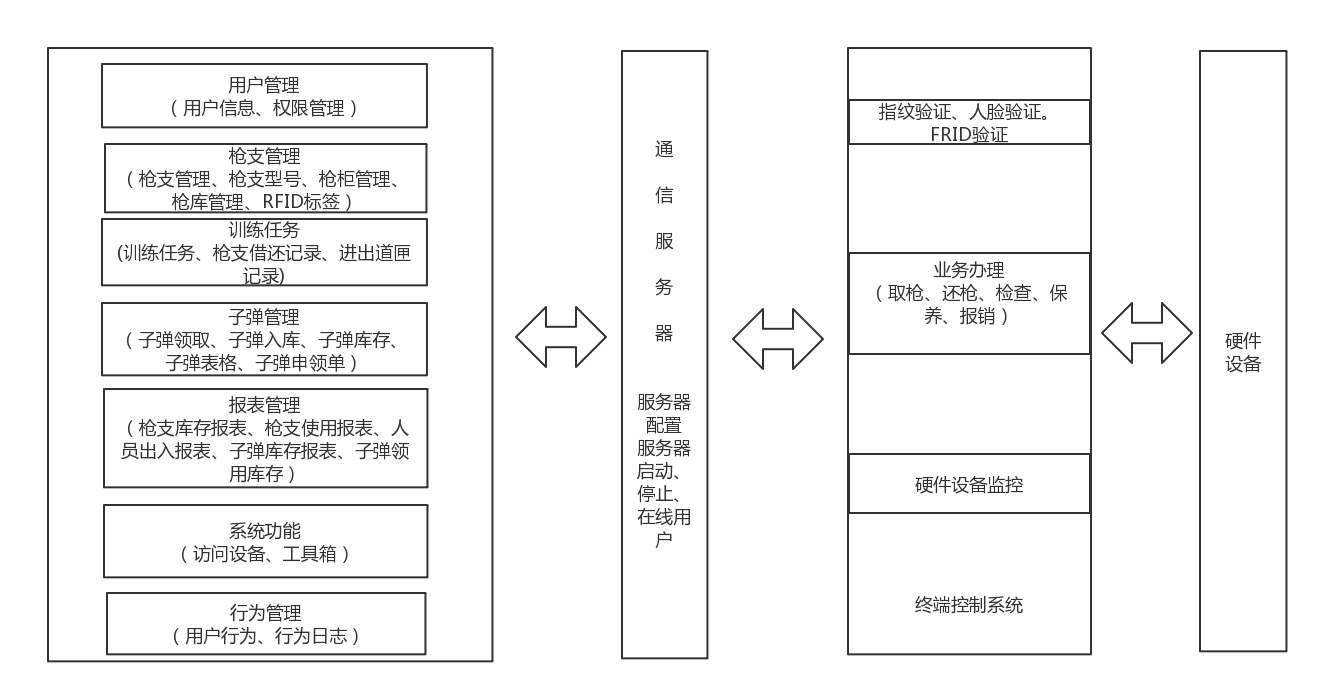

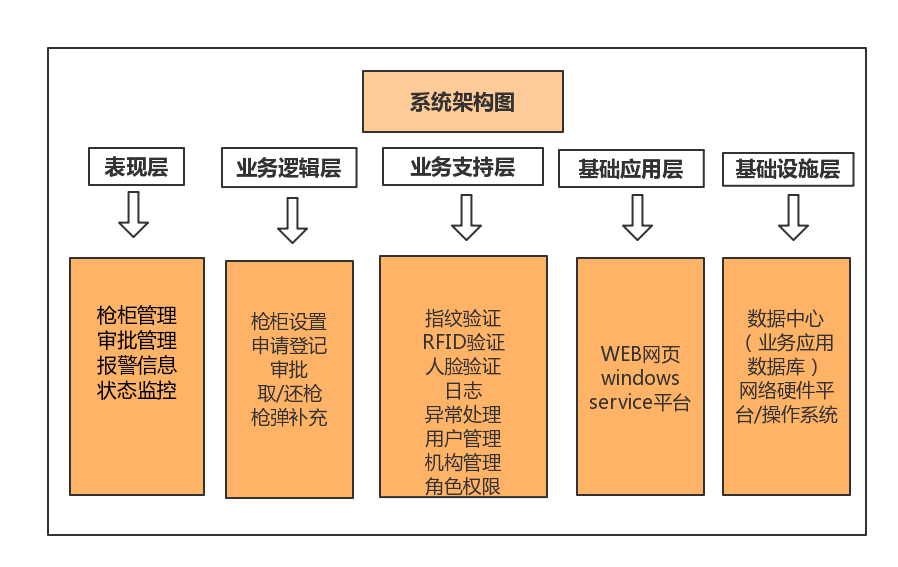

| （系统架构图） |

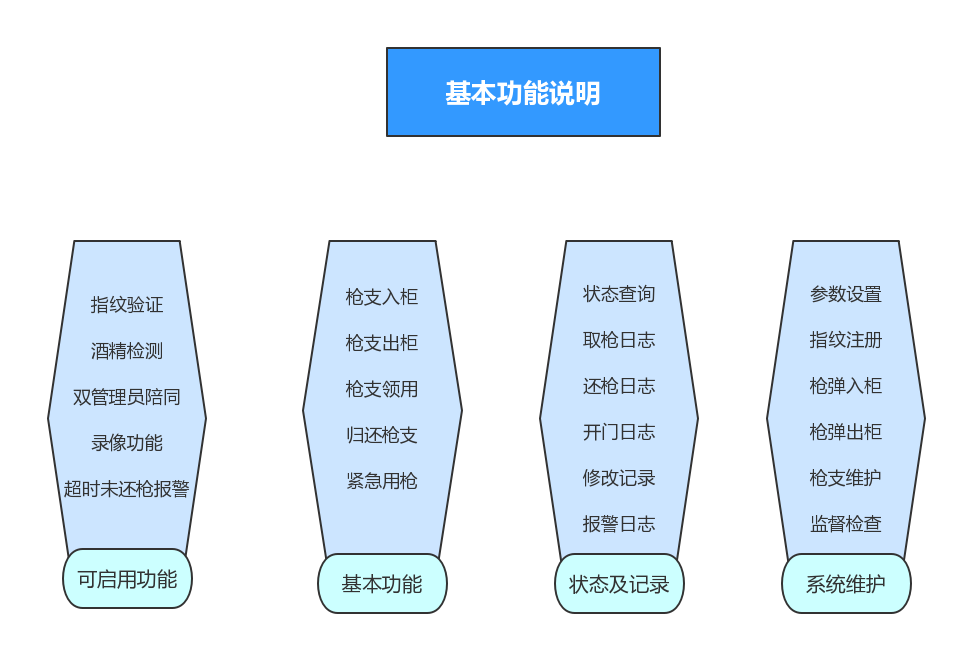

图-基本功能
2.3系统功能介绍

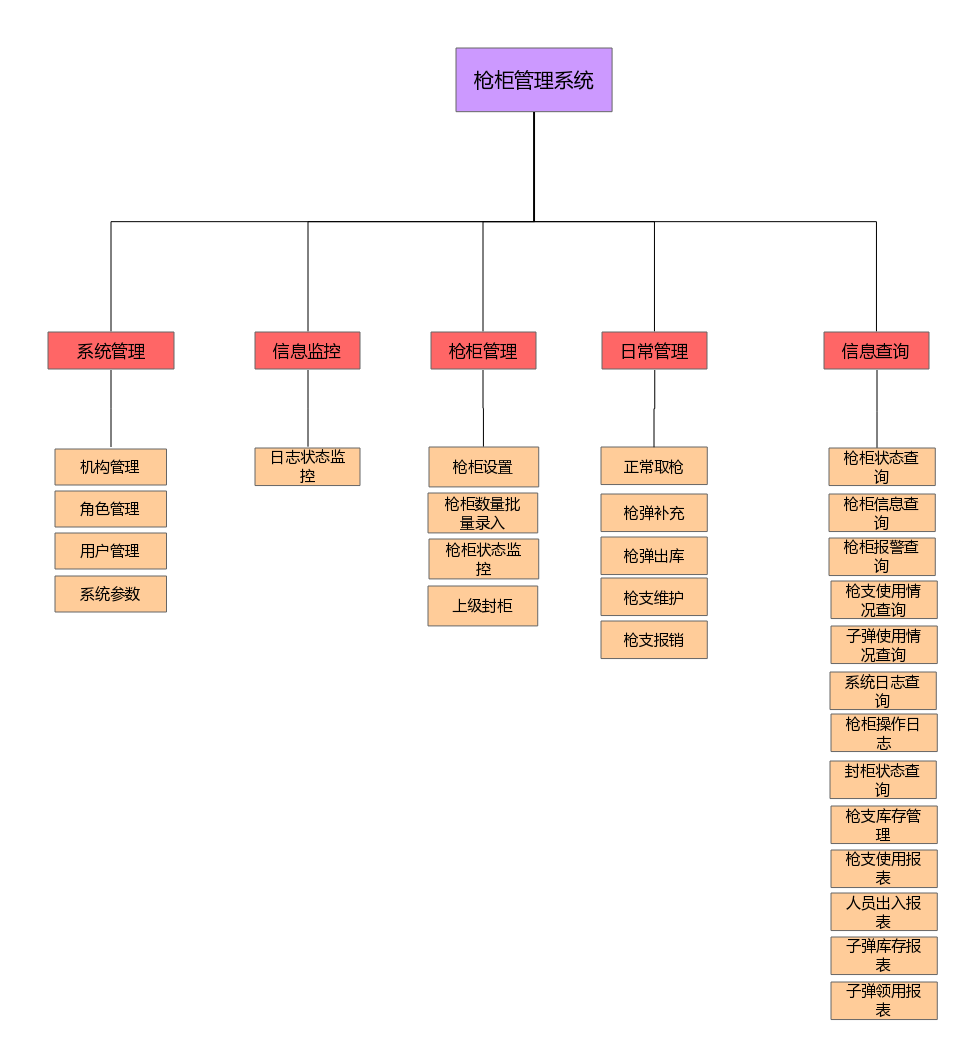

（系统功能结构图）
3.配置规格
编号 | 配置 | 规格 |
1. | 主板 | CPU：基于arm架构主频2.0GHz 运行 内存：4GB |
2. | 操作系统 | l Android系统 |
3. | 显示屏 | l 12.1寸 |
4. | 分辨率 | l 1024X768 |
5. | 电源电压/电流 | l 12V/10A |
6. | 备用电源 | |
7. | 摄像头 | l 200万超高清摄像头 |
8. |
指纹模块 | l 采用活体指纹识别技术，指纹图像录入时间 <250mS，指纹搜索时间 < 1S（200枚指纹均值），1:1比对时间 < 200mS（特征提取＋指纹比对）◦ 分辨率 500 DPI、认假率 ≤0.0001%、据真率≤0.01%◦ 指纹存储容量1000枚、USB接口◦ 温度范围-10℃～＋40℃、相对湿45%RH～85%RH（无凝露）、电路板56mm×38.5mm、光学读头55 mm × 25mm× 21mm。 |
9. | 指纹仪 | l 型号：LD9900 l 类型：桌面式指纹仪 |
10. |
RFID识别模块 | l 通讯协议：ISO 18000-6C l 频段：860-960Mhz l 尺寸：100*30*3.4mm |
11. |
枪锁（电机锁） | l 配置 l 一个锁板五把锁 32 支短枪，4支长枪 l 电子枪锁 l 12 V、工作峰值电流少于3A、休眠电流 <30mA 温度范围 -10℃ ～ ＋40℃，相对湿度45%RH～85%RH l 每个枪位配有指示灯，具有取枪导寻、指引、提醒功能。枪锁外壳采用钢材料，锁扣部分为锌合金材料。锁枪方式为双向钳式锁，锁扳机位置，电子枪锁由脉冲信号控制开关，达到节能目的，枪锁需带有枪证插卡位置，每位枪锁有独立机械钥匙备用开锁，当系统正常运行时，非正常流程开启枪锁将触发自动报警，信息上传服务器枪支具有红外在位检测和LED实时显示，并能在后台实时查询到枪支在位检测。 |
12. | 枪锁（机械锁） | l 应急开启枪锁 |
13. | 弹锁（电机锁） | l 电机锁 枪锁开启后 50秒自动复位 |
14. | 弹锁（机械锁） | l 应急开启枪锁 |

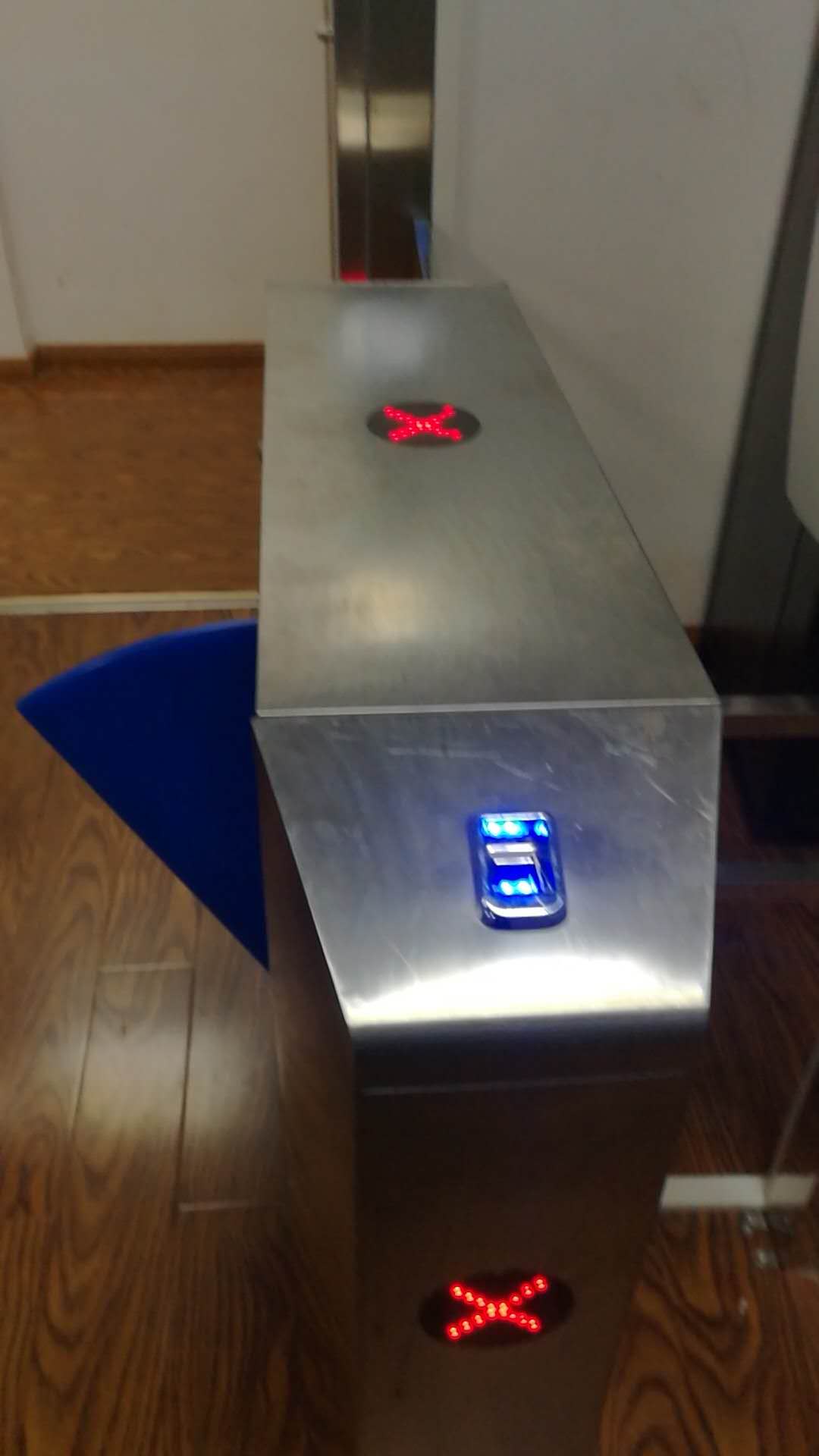

15. | 道闸 | |
16. | 数据服务器 | l cpu E3至强四核系列内存4G 最大支32GB/2*500G(桌面级/冷插拔)最多2块硬盘/DVD/单千兆网卡/有键鼠 |
17. |
管理工作站 | l cpu Intel Core i3 / 内存4G/ l 硬盘1T/显示屏20寸以上 |
18.l |
短信报警器 | l 电压范围须在DC5.0-25V，设备体积小巧，外壳必须采用铝合金型材，坚固耐用，有效地抵御各种恶劣环境；须有抗强电磁干扰功能，并且具有高温散热能力；工作温度须介于-30-60℃ ，湿度范围须介于35%-90% |
19. |
网络三级交换机 | l 工作组级,二层,三层,须支持网管功能,带宽不低于千兆 支持存储转发 背板带宽不小于 96Gbps 包转发率支持10M：14,880 packets/sec；100M：148,800 packets/sec；1000M：1,488,000 packets/sec 接口类型支持 10/100/1000BASE-T端口,1000Base-X SFP端口 接口数目不小于48口 传输速率支持/100M/1000Mbps 模块化插槽数 支持网络标准IEEE802.3,IEEE802.3u,IEEE802.3ab,IEEE802.3z,ANSI/IEEE 802.3 NWay,IEEE802.3x 支持VLAN功能 网管功能 支持网管功能,基于Web的管理 支持全双工 |
编号 | 项目 | 参数 |
1. |
柜体结构 | l 柜体厚度2mm冷轧板，箱门（一箱为一个空隔）厚度2.0mm浅灰色烤漆，枪柜采用全折边设计，专用布线槽隐藏在枪柜内，电子锁、自动识别仪等设备在枪柜内须预留专门摆放固定位，与外部连线采用模块式设计，带自动电子锁控制功能和备用钥匙开锁功能，两层式柜体，上为1箱2门，下为2箱2门同种规格的箱体，正常工作温度：－20℃～60℃，正常工作湿度：20％～70％。 |
2. | 柜体尺寸 | l 2000(H)×1000(L)×500(W)mm； |
3. | 柜体材料 | l 厚度为2mm冷轧板 |
4. | 表面处理 | l 厚度为2.0mm浅灰色烤漆 |

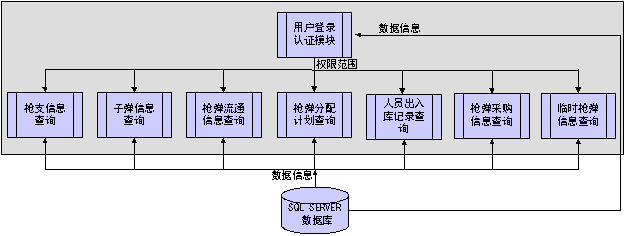

图- 日志操作
l 用户可以实现的功能有：枪支信息查询、子弹信息查询、枪弹流通信息查询、枪支分配计划查询、人员出入库记录查询、枪弹采购信息查询。用户可以通过枪身号、子弹型号等进行模糊查询，同时，提供查询结果下载功能。
l 提供 领队和管理员对中心的所有枪支的情况进行查询，可按枪支型号、状态、库号等多种条件进行综合查询，也可进行按照枪身ID或枪支名称进行模糊查询。系统提供查询结果的打印功能。
l 通过对网络对业务单申请枪支弹药使用情况及使用记录、枪弹库存情况、枪弹配备情况、应急业务情况、特枪民警情况、指纹比对方案、以及以往的历史数据等信息进行查询，并直接打印或异地打印。
图-用户信息相关的查询
图-枪支管理的有关查询

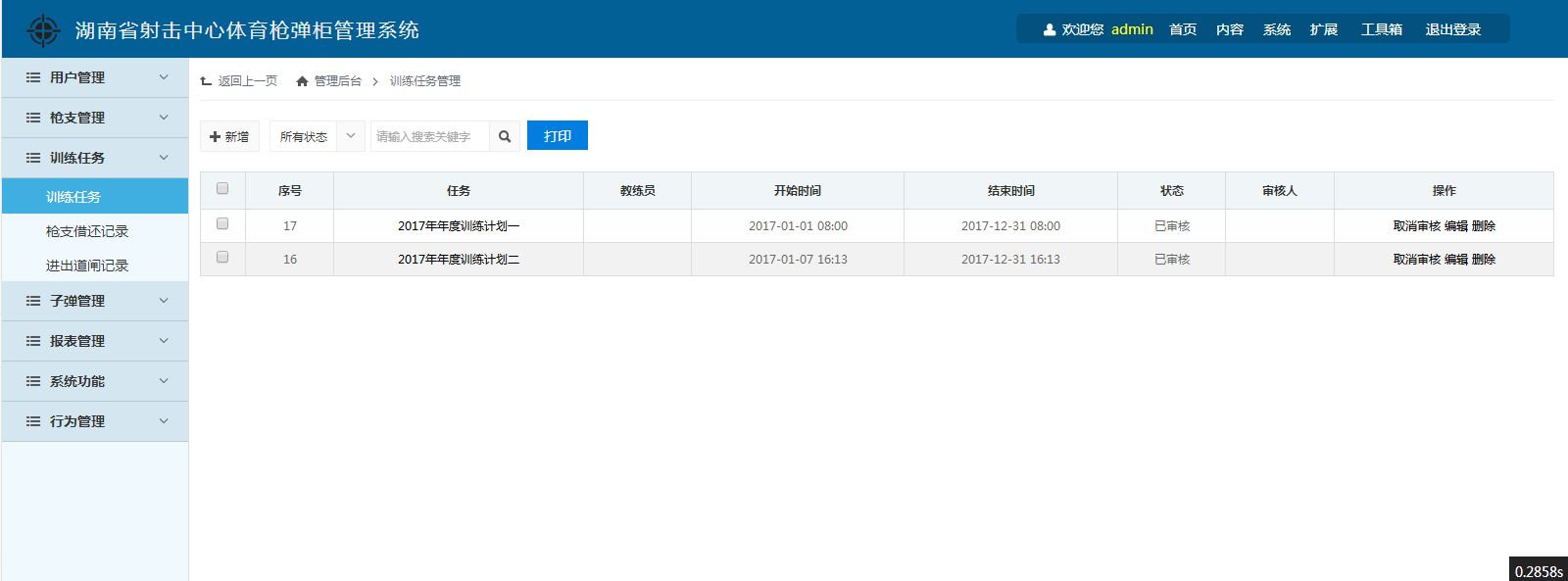

图-训练任务的有关查询图
.通过对这些记录进行不同条件的查询追踪、分析事故发生的原因。通过对智能体育枪弹柜系统信息的掌控,上级的异地领导可以直接与作战指挥，控制、决策等工作、提高反应速5EA6和作战指挥的准确性。
.结合基层公务人员用枪的实际情况，将触摸屏技术与指纹识别技术以及RFID技术有效的结合在枪弹柜中。用枪人员可以在枪柜上完成指纹比对和RFID认证，在枪弹柜操作屏上进行取枪还枪。枪支检查、枪支保养、枪支报废。严格控制枪的使用，具体是哪个枪弹柜、枪弹位、子弹数量的控制。
什么是RFID技术?
RFID射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别，目标对象并获取相关数据,识别工作无须人工干预,可工作于各种恶劣环境。
RFID技术可识别高速运动物体并可同时识别多个标签,操作快捷方便。
RFID的流程图

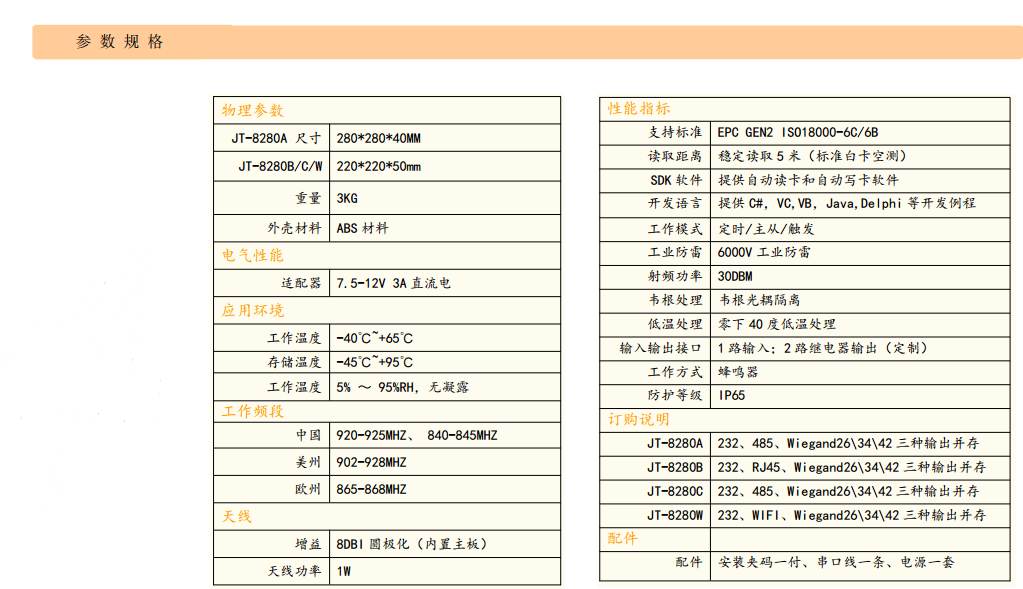

RFID技术参数

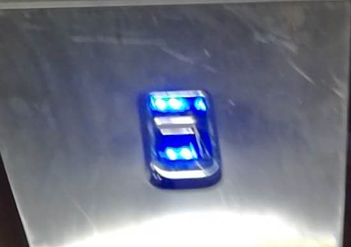

活体检测指纹
采用高性能UPS备用电源。8小时不断供电，充分保证在断电的情况下系统可以正常工作。
.柜体内安装防破坏震动报警（通过集成电路检测震动）
.机械锁开柜时报警

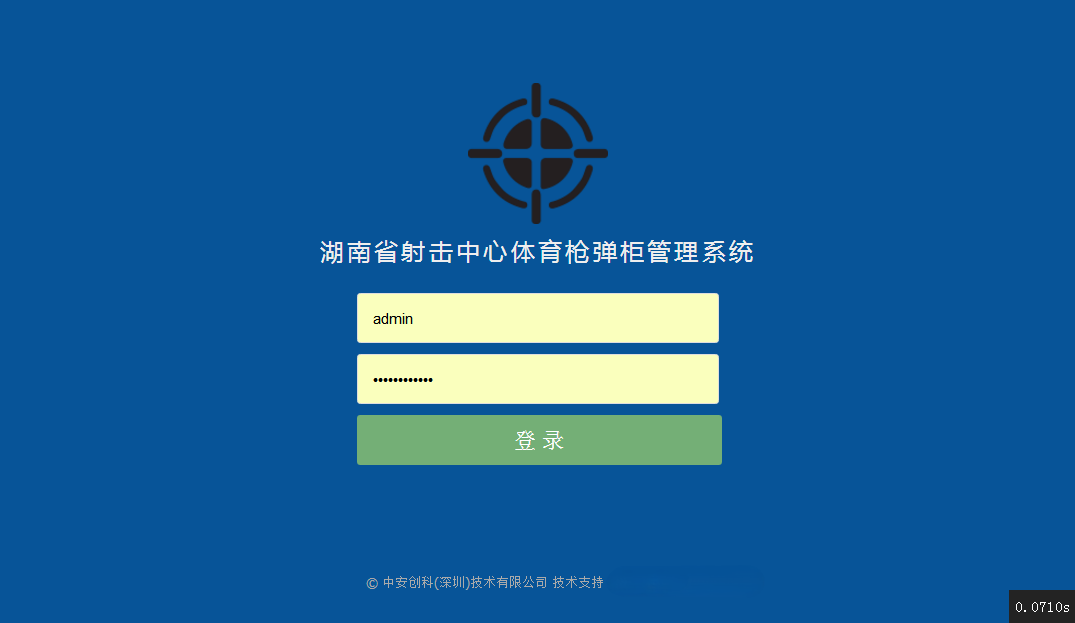

图-网页登录页

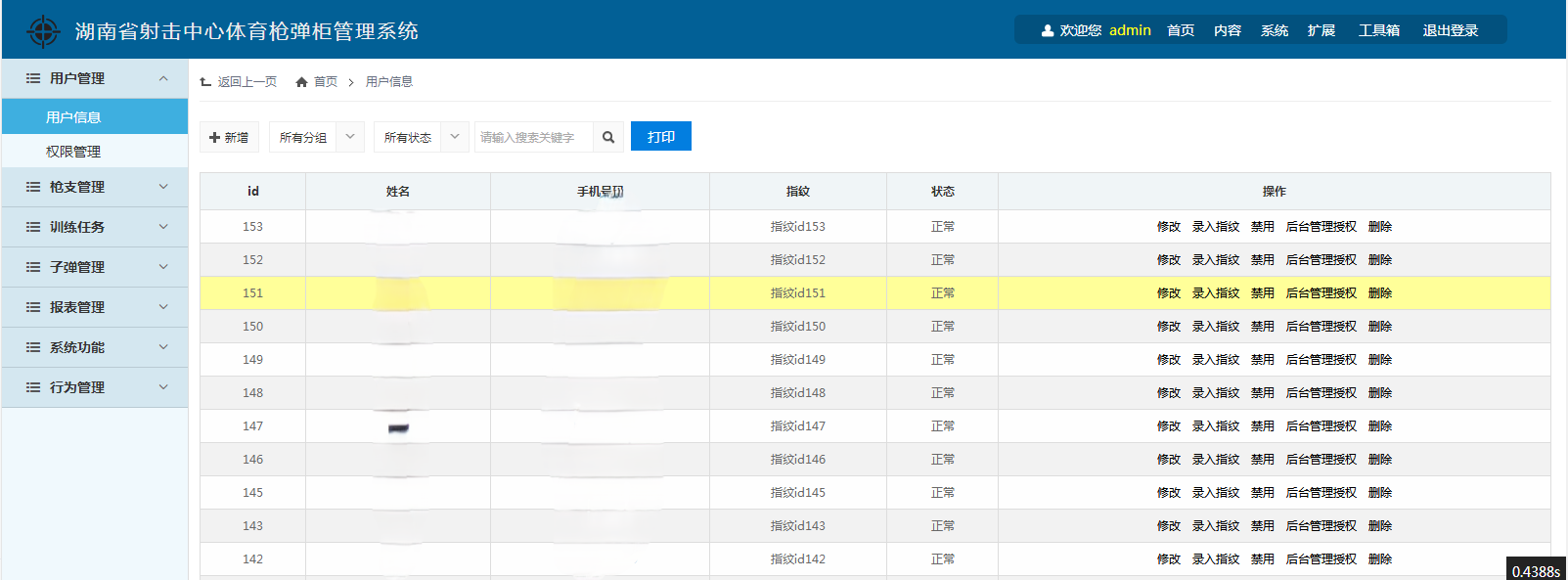

图-用户信息相关的查询
综合信息查询系统用户必须先登录，登录后系统根据登录用户的等级分别给予不同的操作范围和权限；主要功能如下：
a) 防止未授权用户进入系统；
b) 给予授权用户等级划分；
c) 根据等级不同，给予不同的权限和操作范围密码加密功能；

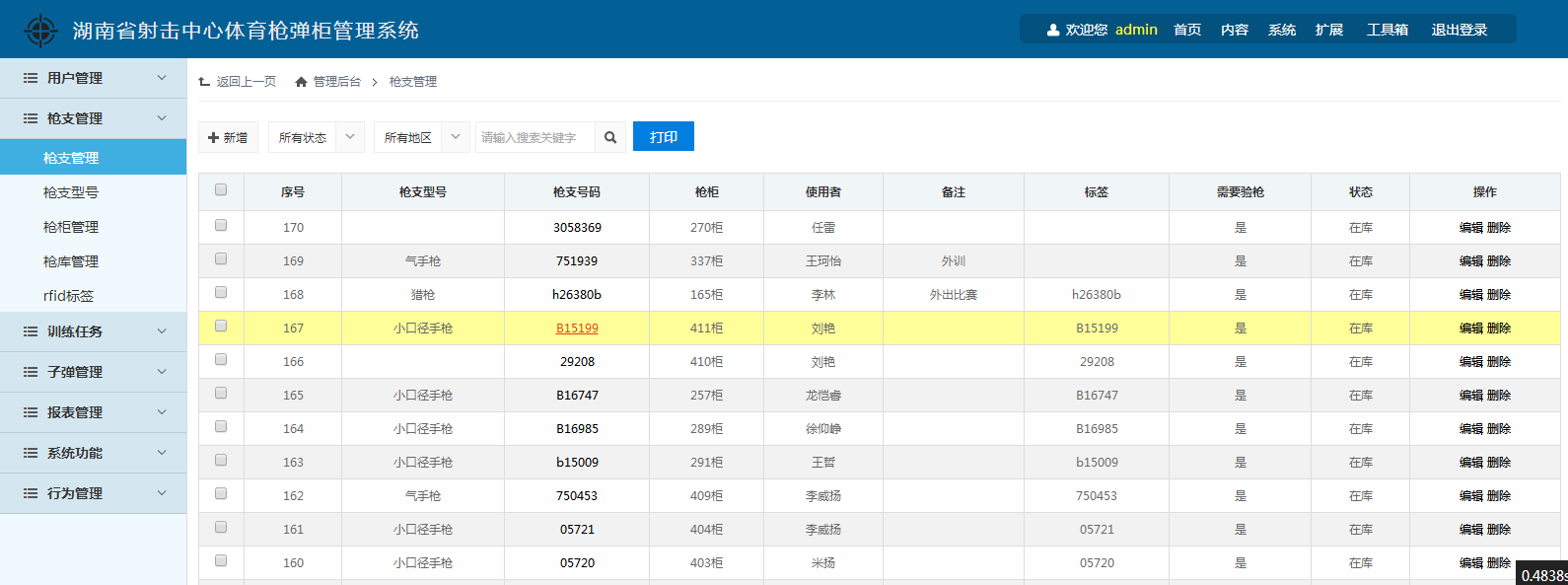

枪支管理的有关查询
.提供主管领导和教练对中心的所有枪支的情况进行查询，可按枪支型号、状态、库号等多种条件进行综合查询，也可进行按照枪身ID或枪支名称进行模糊查询。系统提供查询结果的打印功能。

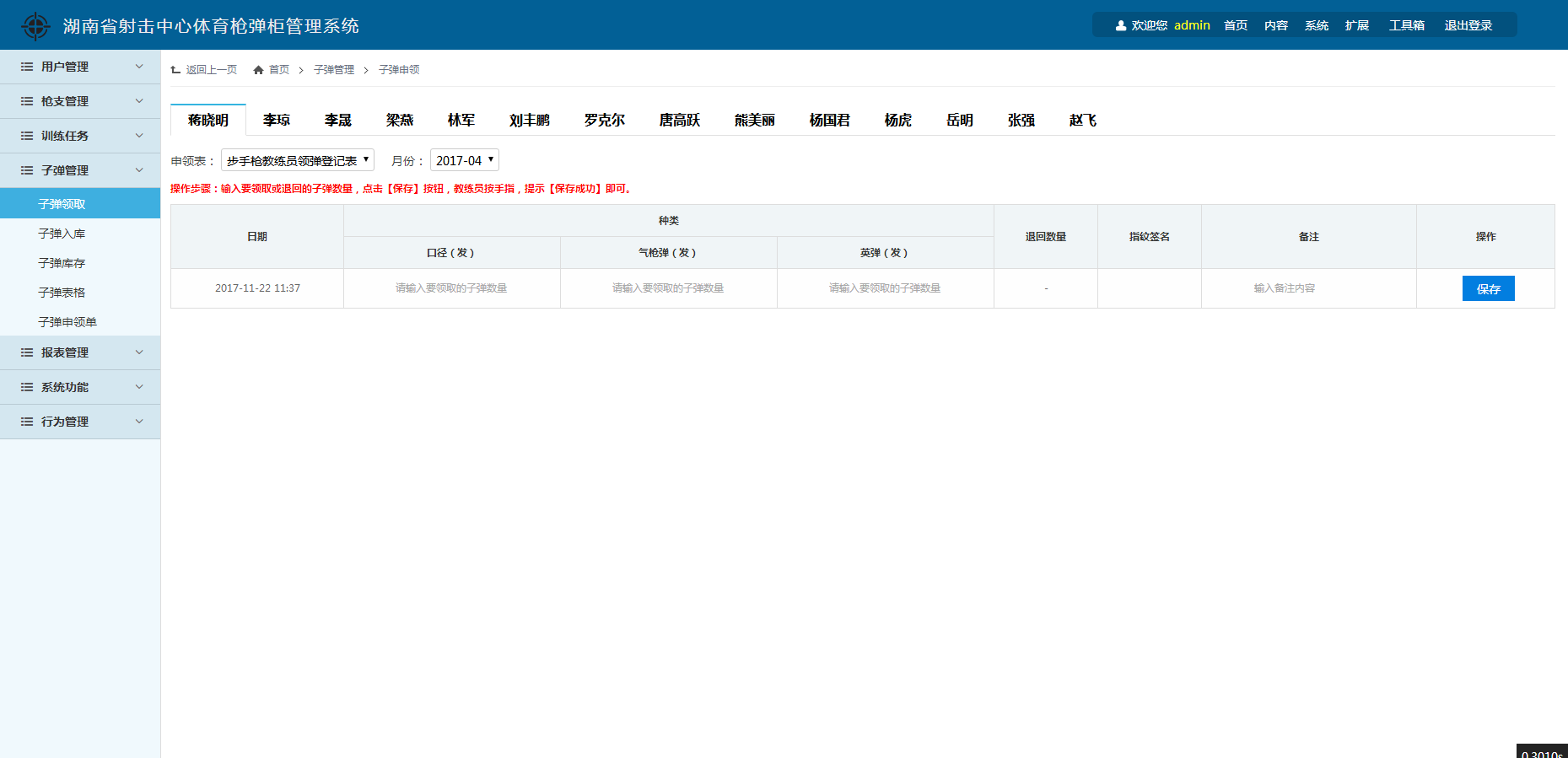

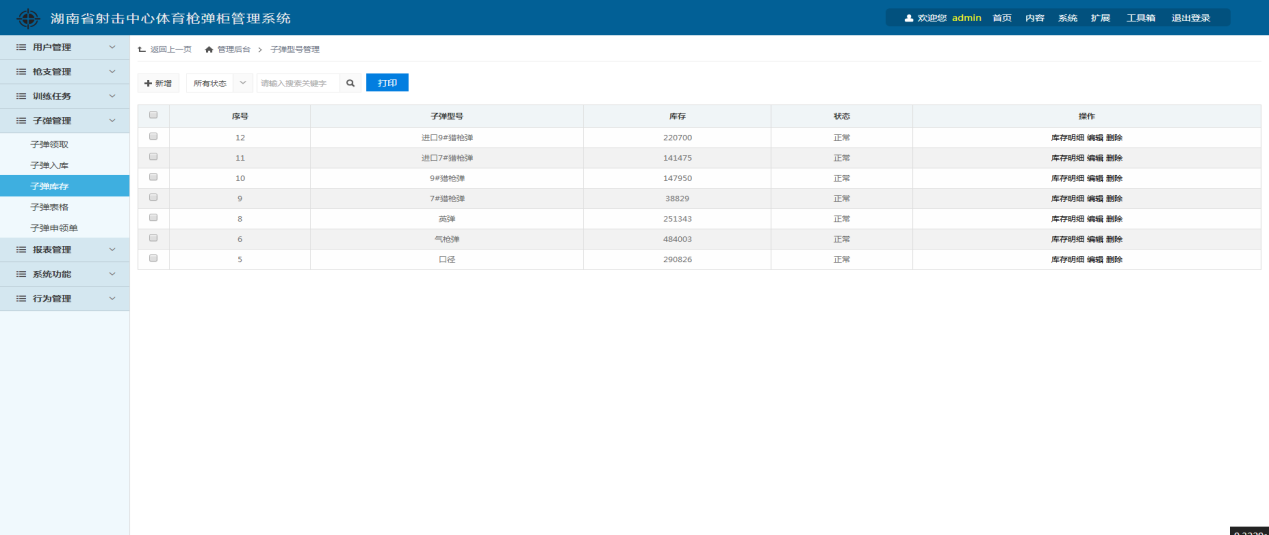

图-子弹管理
操作步骤：输入要领取或退回的子弹数量，点击【保存】按钮，教练员按手指，提示【保存成功】即可。
图-子弹管理
操作步骤：输入要入库的子弹数量和子弹生产批号等信息，点击【保存】按钮，提示【保存成功】即可。
图-子弹管理
功能：新增、查看状态 、根据关键字进行查询。

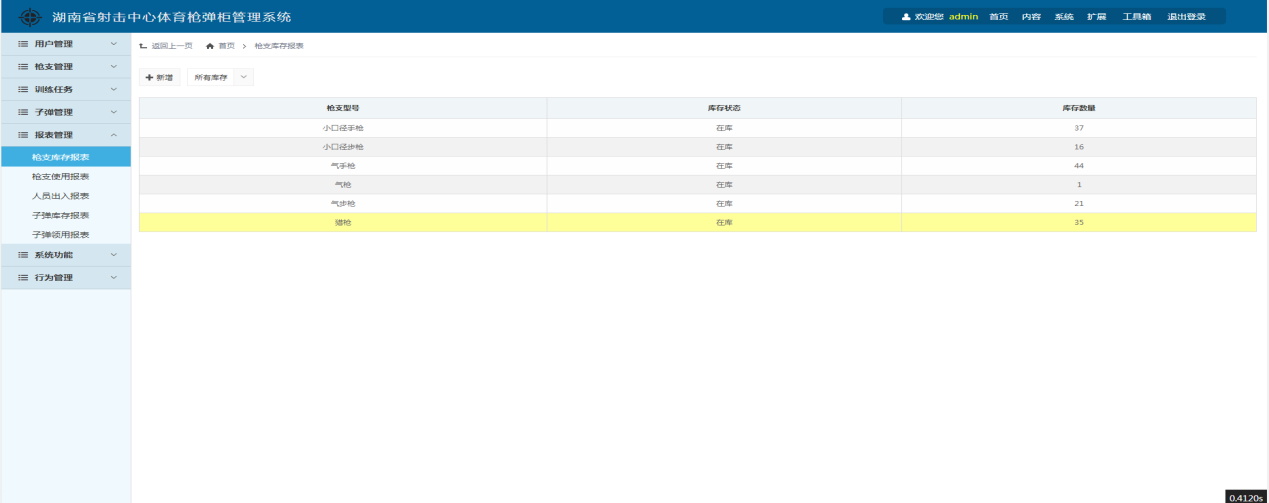

图- 枪支库存报表
功能：新增、查看库存的所有状态

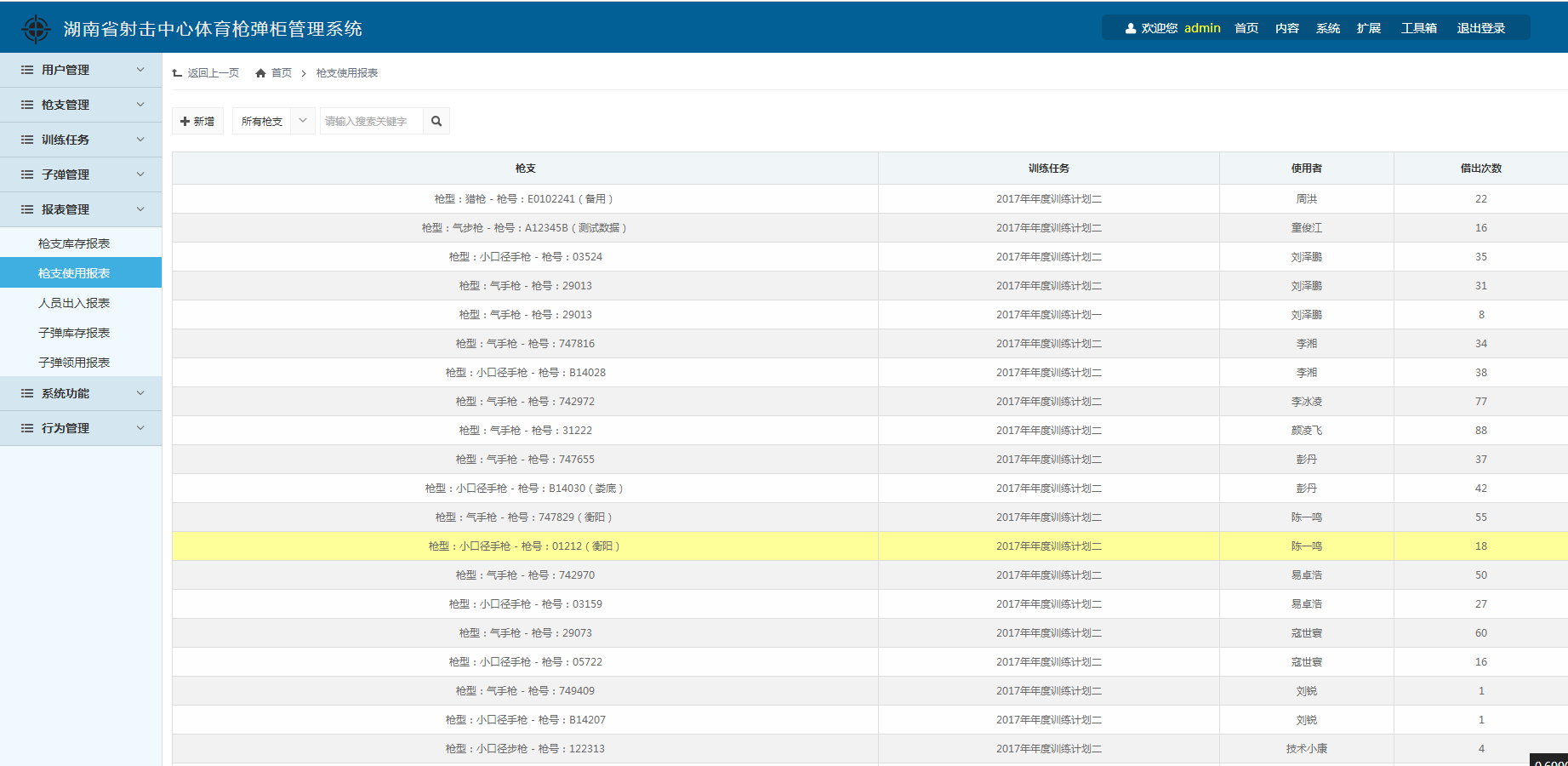

图-枪支使用报表
功能：新增信息、查看所有枪支、输入关键字查询

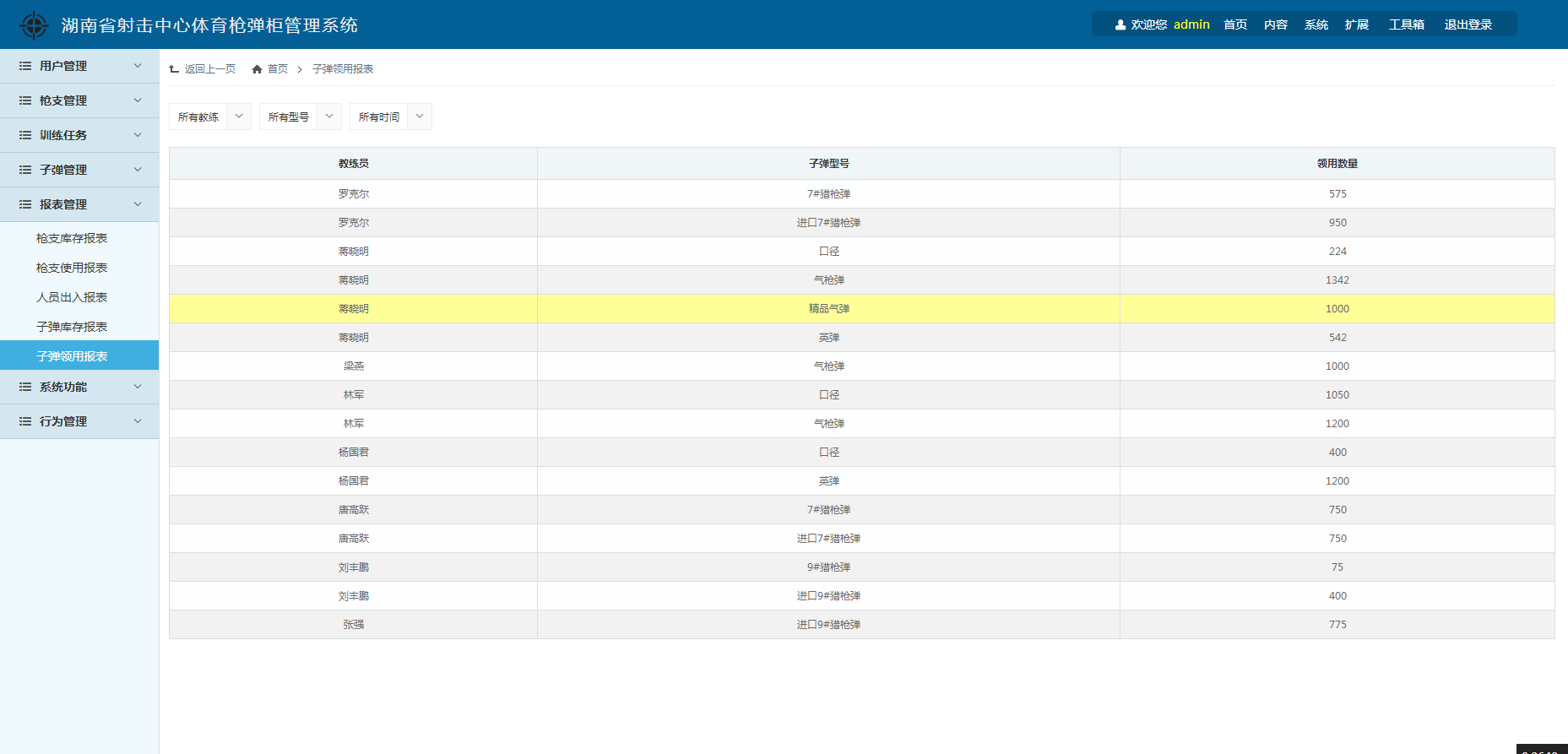

图-枪支领用报表
功能：进行查看所有教练、所有子弹型号、领用时间

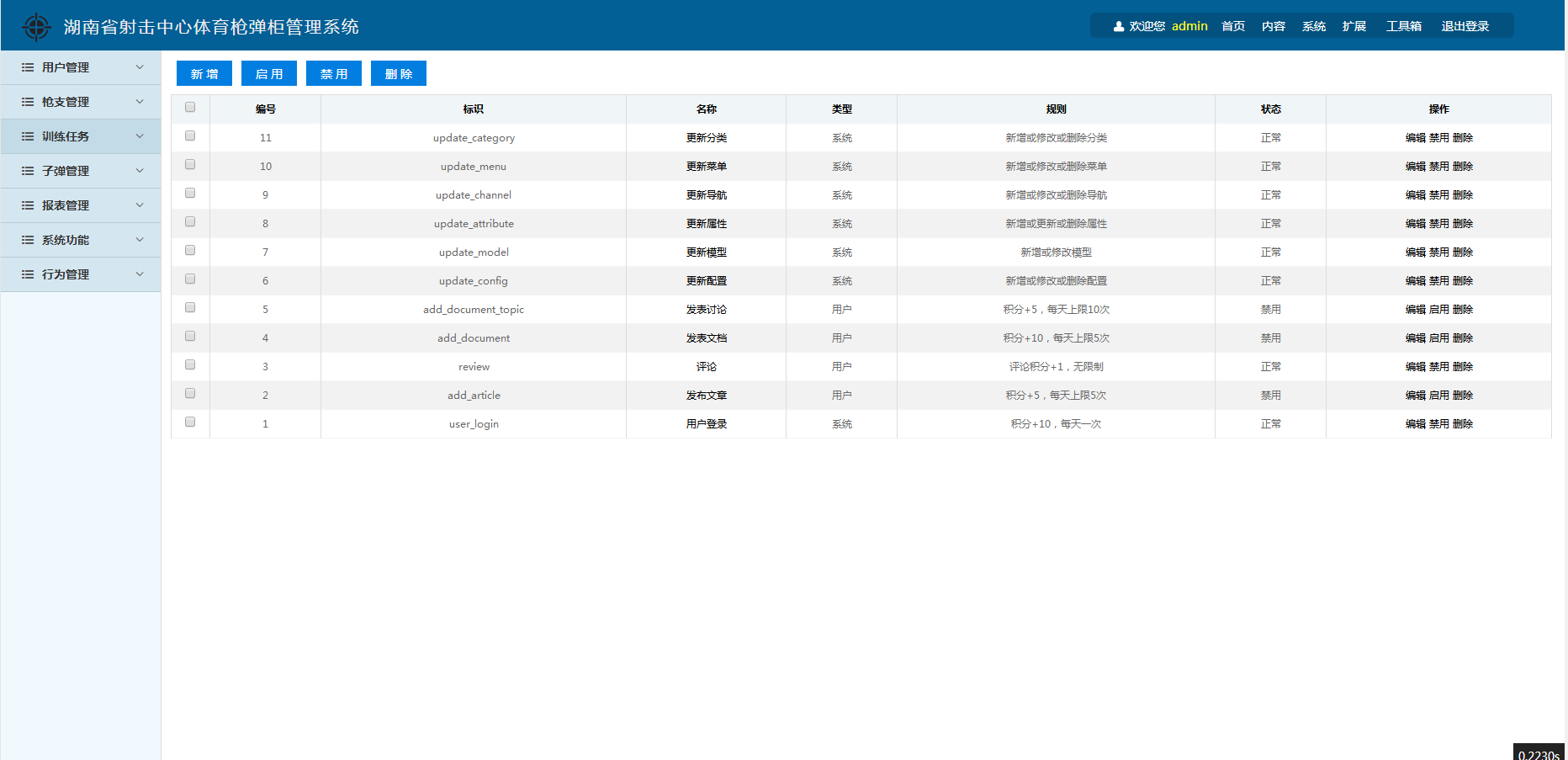

图-用户行为
功能：新增、启用、禁用、删除

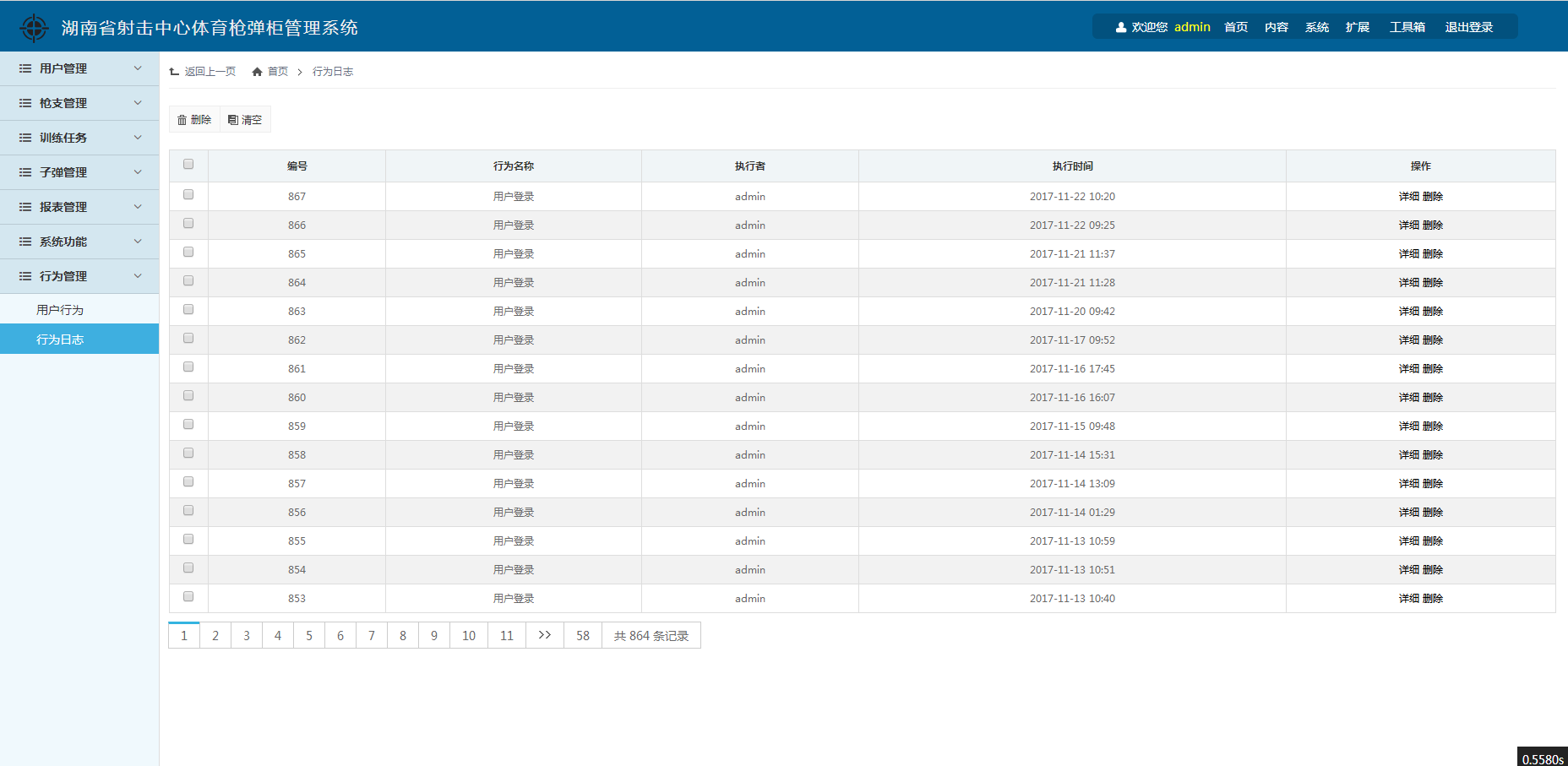

图-行为日志
功能：删除、清空、分页查看信息

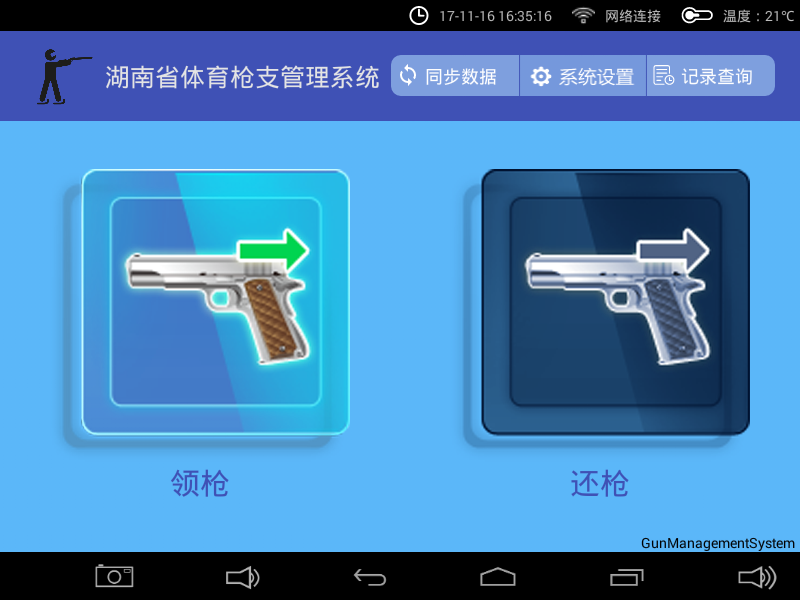

c-1枪弹柜主界面
l 顶部是状态指示。
l 底部是功能入口。
l 功能包括：【领取枪弹】、【归还枪弹】、【同步数据】、【系统设置】、【记录查询】。
l 状态包括：【网络状态】。
C2-领枪图标
l 直接在枪弹柜【申请】、【审批】和【领取枪弹】。
l 领取时需要验证用枪人指纹、枪人酒精浓度和管理员指纹（需开启酒精检测功能）
l 审批时需要验证领导指纹过身份证（需开启身份证审批功能）。
l 枪弹领用管理包括：枪支领用管理、子弹领用管理和枪支归还三个功能。

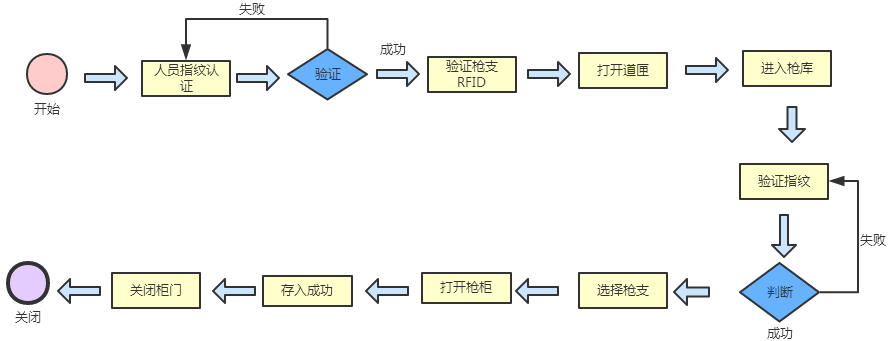

C3-还枪图标
l 直接在枪弹柜归还枪弹。
l 归还时需要验证用枪人指纹和管理员指纹。
l 枪支归还管理对已领用的枪支重新归还入内库的流程进行管理，并打印枪支归还清单给归还人签字确认后存档。
图-枪支入柜流程
. 入柜前请先确认枪弹枪锁配置与实际的一致。入柜前请先通过服务器同步【枪支信息】、【枪支类型】到枪弹柜。不建议直接在枪弹柜上输入【枪支编 号】和【枪证编号】，而是选择从服务器同步的信息。已入柜枪支信息如需修 改，请先出柜。点击入柜图标（空白）进行入柜。

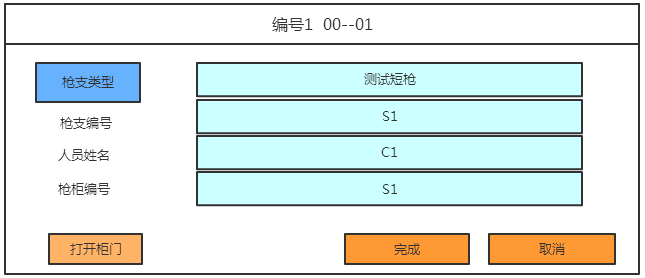

--输入枪支信息后入柜
. 入柜时可以【打开柜门】
. 点击【入柜】，系统会检查枪锁状态和枪支状态是否在位，入柜成功会退出入柜操作界面。
. 若已从服务器同步枪支信息到枪弹柜，在【选择枪支编号】完成后，枪支类型枪支编号和枪证编号柜自动填写。

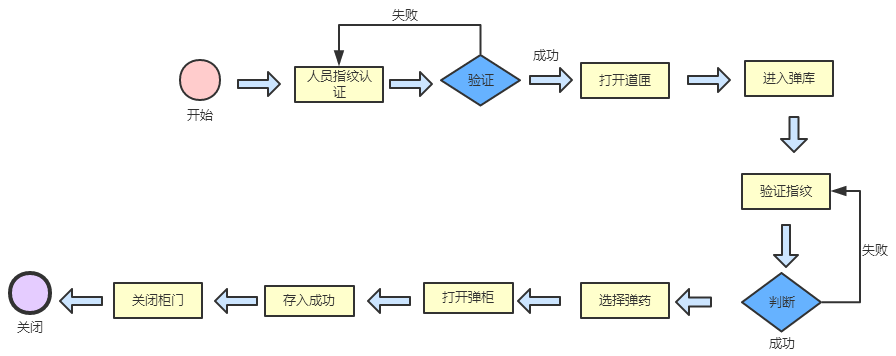

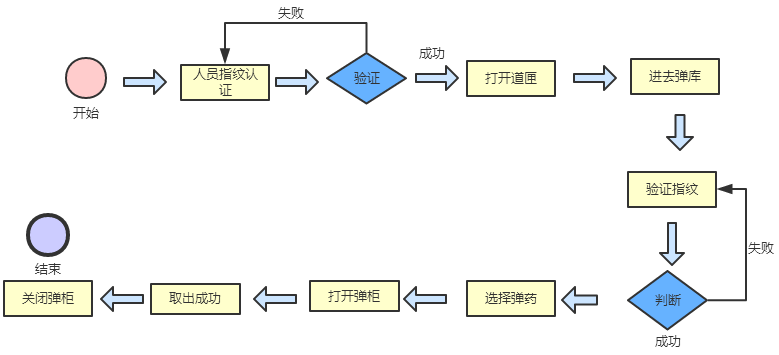

图-弹药入柜流程
. 入柜前请先确认枪弹柜弹锁配置和实际一致。入柜前请先通过服务器同步【弹药类型】（枪支类型）到枪弹柜。已入柜弹药信息（类型）如需修改，请先出柜。点击图标进行入柜。

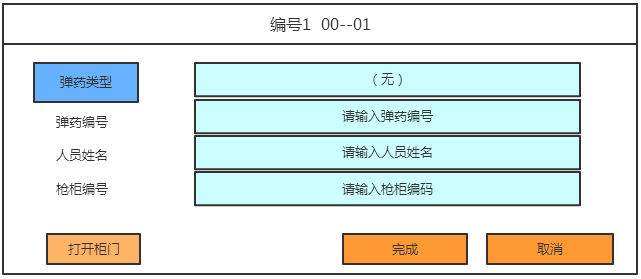

弹药入柜操作图
. 入柜时可以【打开柜门】
图-枪弹出柜
图-枪弹出柜操作
. 出柜时可以【打开柜门】
. 点击【出柜】，系统会检查枪支是否在位，未检测到枪支则取出成功，取出后会根据枪锁形状提示关闭枪锁。
. 出柜成功后会退出出柜操作界面。
如需取消出柜，系统会检查枪锁是否关闭和枪支是否在位.
7.6弹药出柜
图-弹药出柜
图- 弹药出柜操作
. 出柜时可以【打开柜门】
. 点击【出柜】，系统会检查弹锁是否关闭，以及当前当前弹数数量，
少于出柜前数量则出柜成功。
. 若出柜后数量为0，该项纪录会被清除。
. 如果存在已从该弹匣领取弹药，不能出柜为0，才可以正常归还弹药。
出柜成功后会退出出柜操作界面。
. 点击【取消】,系统会检查弹锁是否关闭和当前弹药数量。
